Durante el mes de junio hemos realizado un vuelo fotogramétrico en la zona del Plá de Xiráu, en concreto de las parcelas comprendidas entre las calles Guacamayo, Perdiz, Búho y Faisán de esta partida de Alicante .

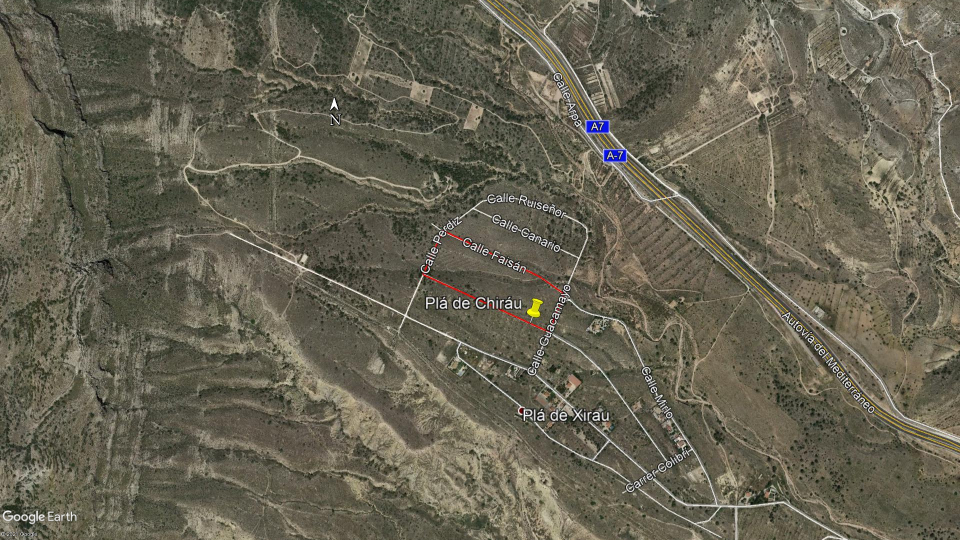

El Plá de Xiráu está situado al norte del municipio de Alicante tal y como se puede observar en la imagen siguiente (coordenadas WGS84: N38°28’02.7″ W0°35’43.7″).
Características del vuelo
El cliente requería una ortofotografía actualizada del terreno así como un plano de curvas de nivel que le fueran útiles para su estudio previo y estudio de soluciones para el desarrollo de un proyecto inmobiliario de urbanización de la zona.
El vuelo fotogramétrico se ha llevado a cabo con un dron FIMI X8 SE 2020 cubriéndose una superficie de unos 97500 m2. La altura media del vuelo fue de 50 m uniformes sobre el terreno, con pasadas paralelas cada 12 m (superposición de las pasadas del 85%) con disparos de la cámara cada segundo (superposición longitudinal del 90%) siendo la velocidad del dron de 5 m/s. La zona se cubierto con 14 pasadas.
La georreferenciación del vuelo se ha realizado utilizando los modelos digitales del terreno (MDT) del CNIG con paso de malla de 2 metros.

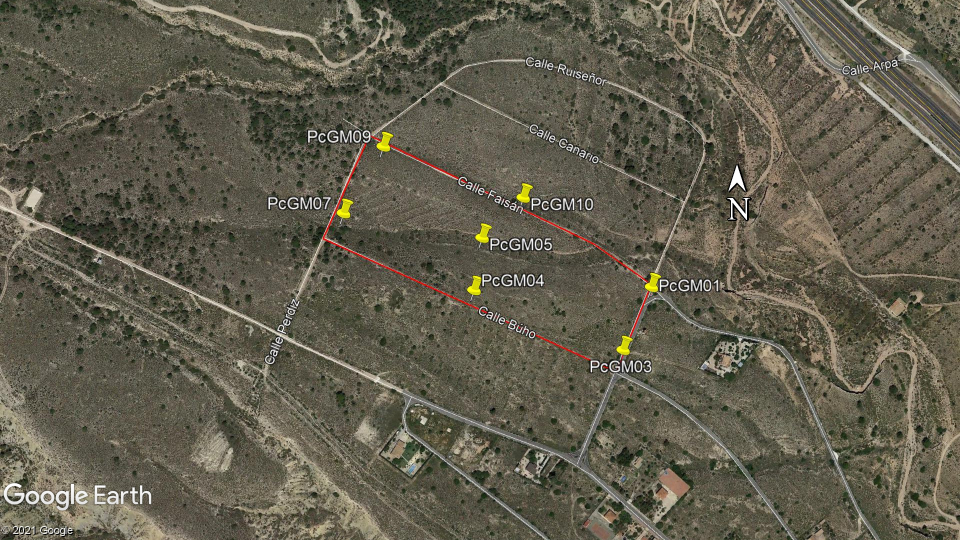

Para georreferenciar el vuelo se han utilizado 7 puntos de control (GCP), los cuales se muestran en la imagen que sigue.
Resultados del vuelo fotogramétrico
Del tratamiento de las imágenes del vuelo se han generado los siguientes productos:
• Ortofotografía, con una resolución de 1.60 cm/pixel
• Modelo digital de superficies (DSM), con la misma resolución
• Nube densa de puntos, con 13.5 millones de puntos (densidad media superior a 130 puntos/m2)

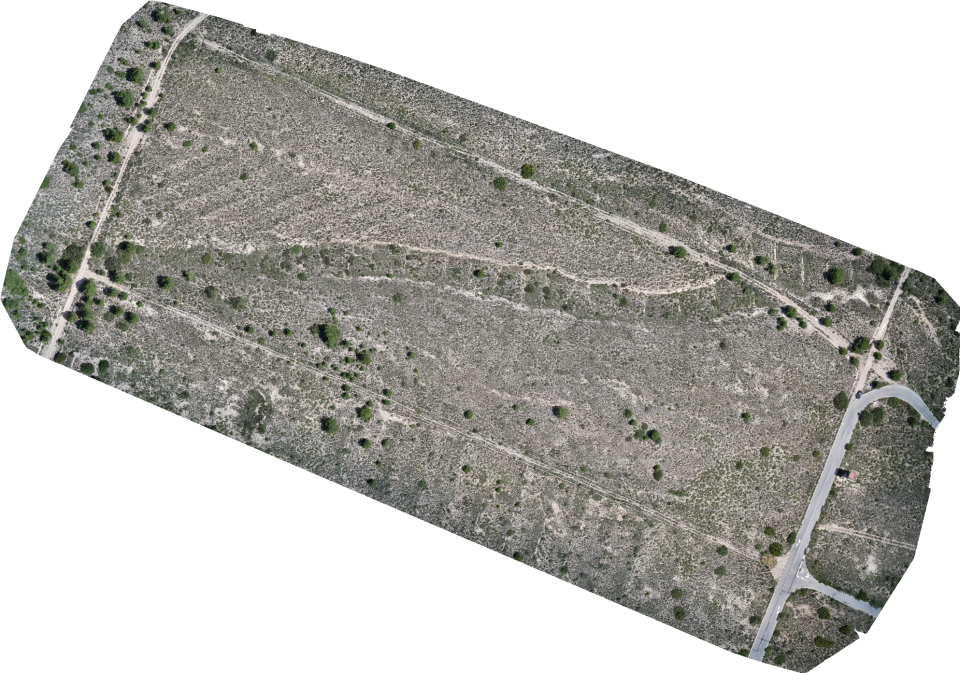

Ortofotografía del Plá de Xiráu

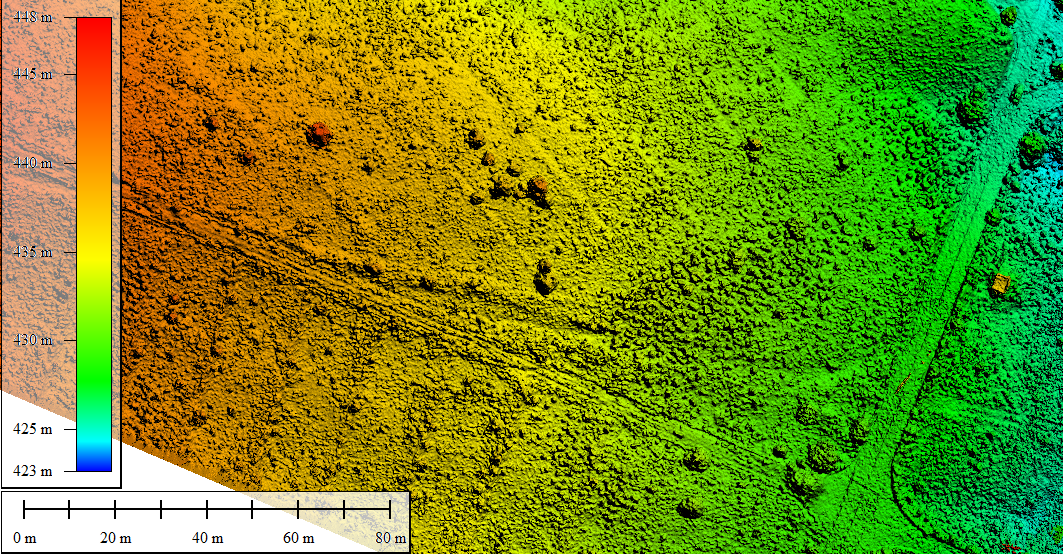

Detalle del Modelo Digital de Superficies (DSM)

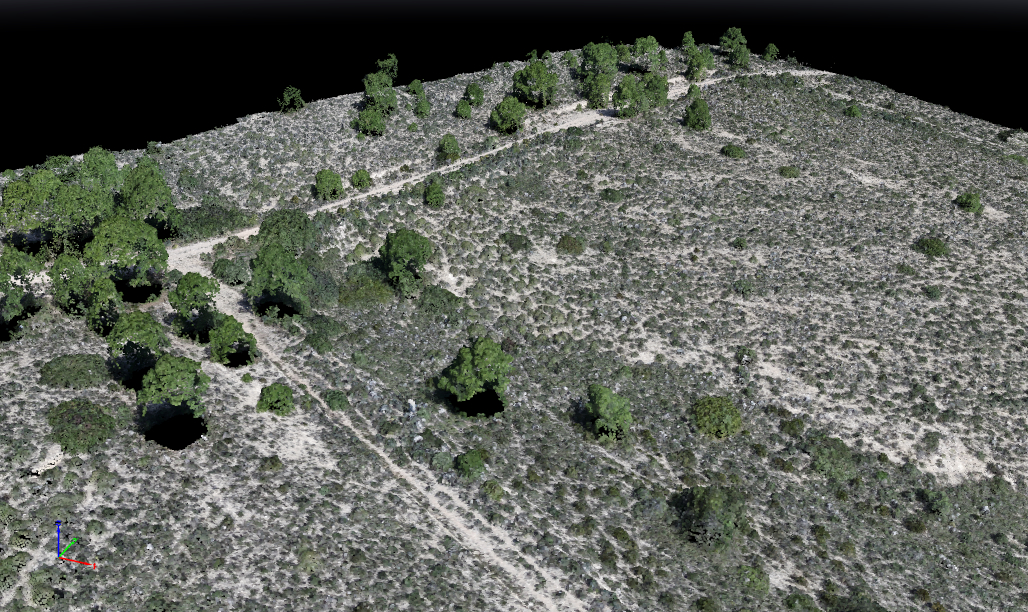

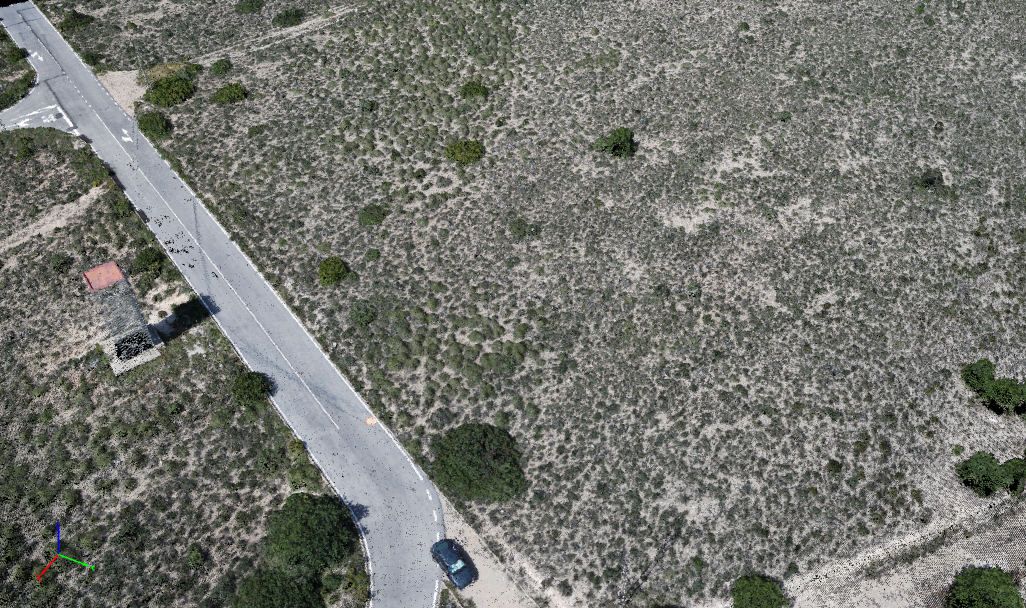

Vistas parciales en 3D de la nube de puntos generada

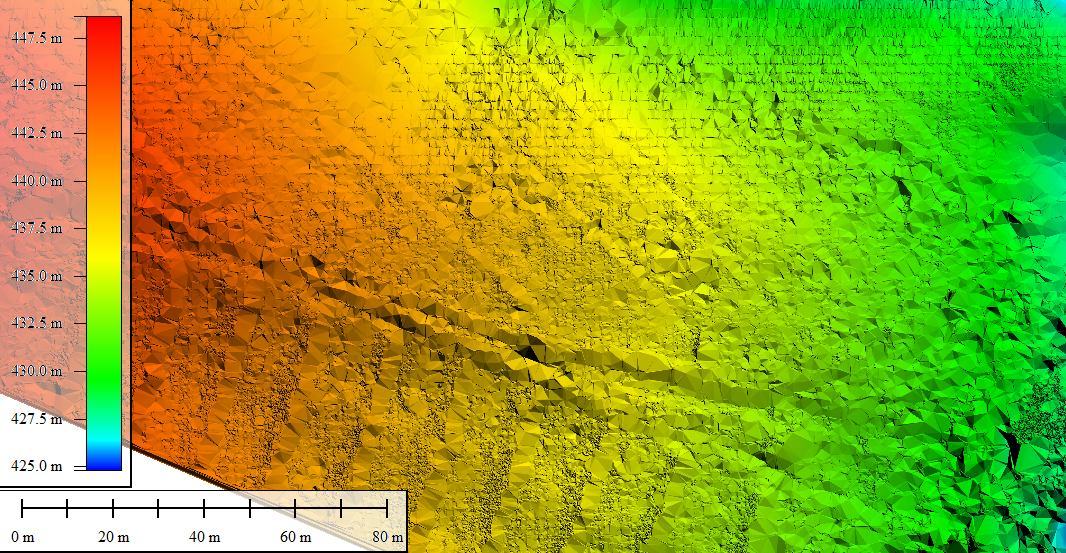

Detalle del Modelo Digital del Terreno (DTM)

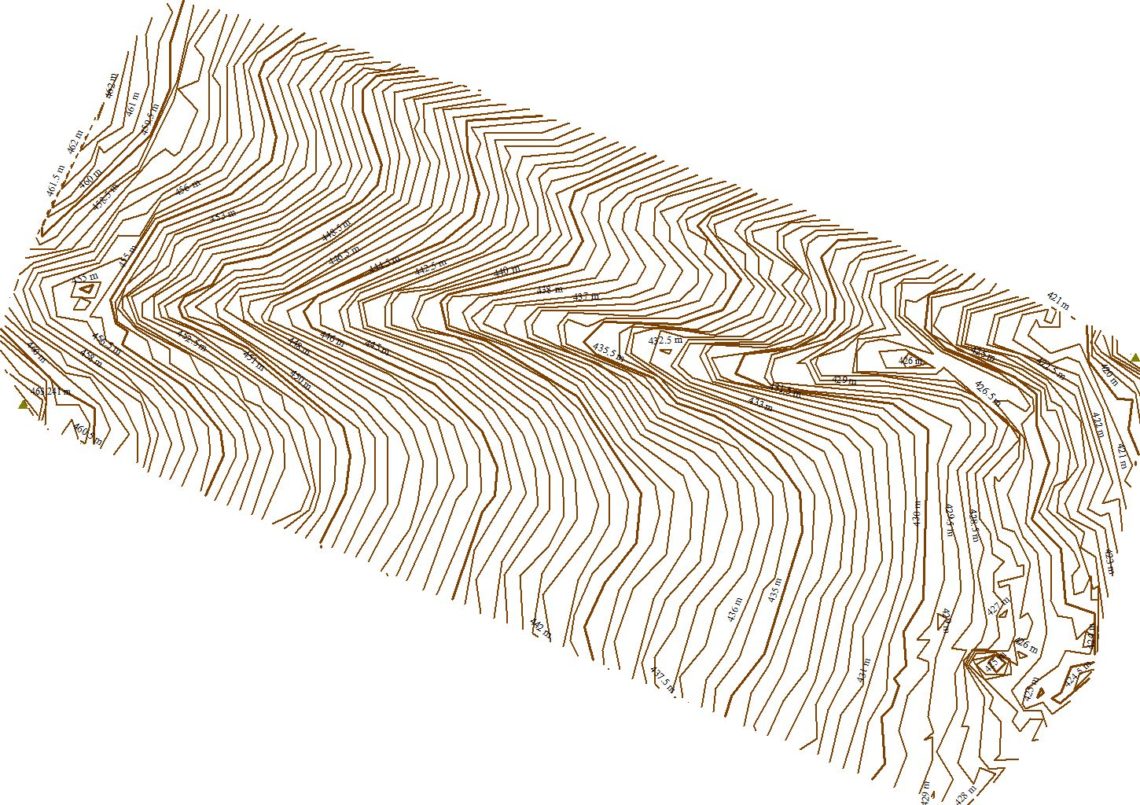

Curvas de nivel obtenidas
